CAT-5線(Category 5 cable)及CAT-6線(Category 6 cable)接頭製作



CAT-6線與CAT-5線都是用8P8C的接法和RJ45插頭。

CAT-6線加強對抗系統干擾雜訊的防護,訊號傳輸頻率高達250MHz,

適合用於10BASE-T100BASE-TX1000BASE-T等各種乙太網傳送標

準。

另外尚有CAT-6a(Augmented Category 6,指增強CAT-6)的傳輸頻率可

高達500MHz,是CAT-6線的兩倍。

以上纜線長度皆在100公尺以內為一段,超過長度則以交換器中繼串接

延長。

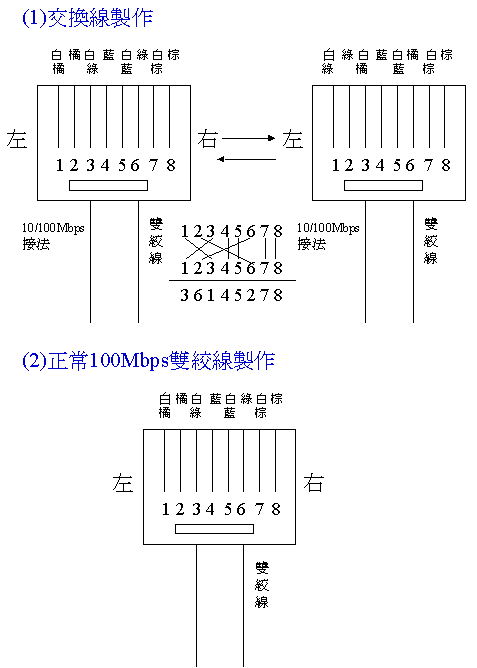

想製作100Mbps雙絞線

必備工具及材料

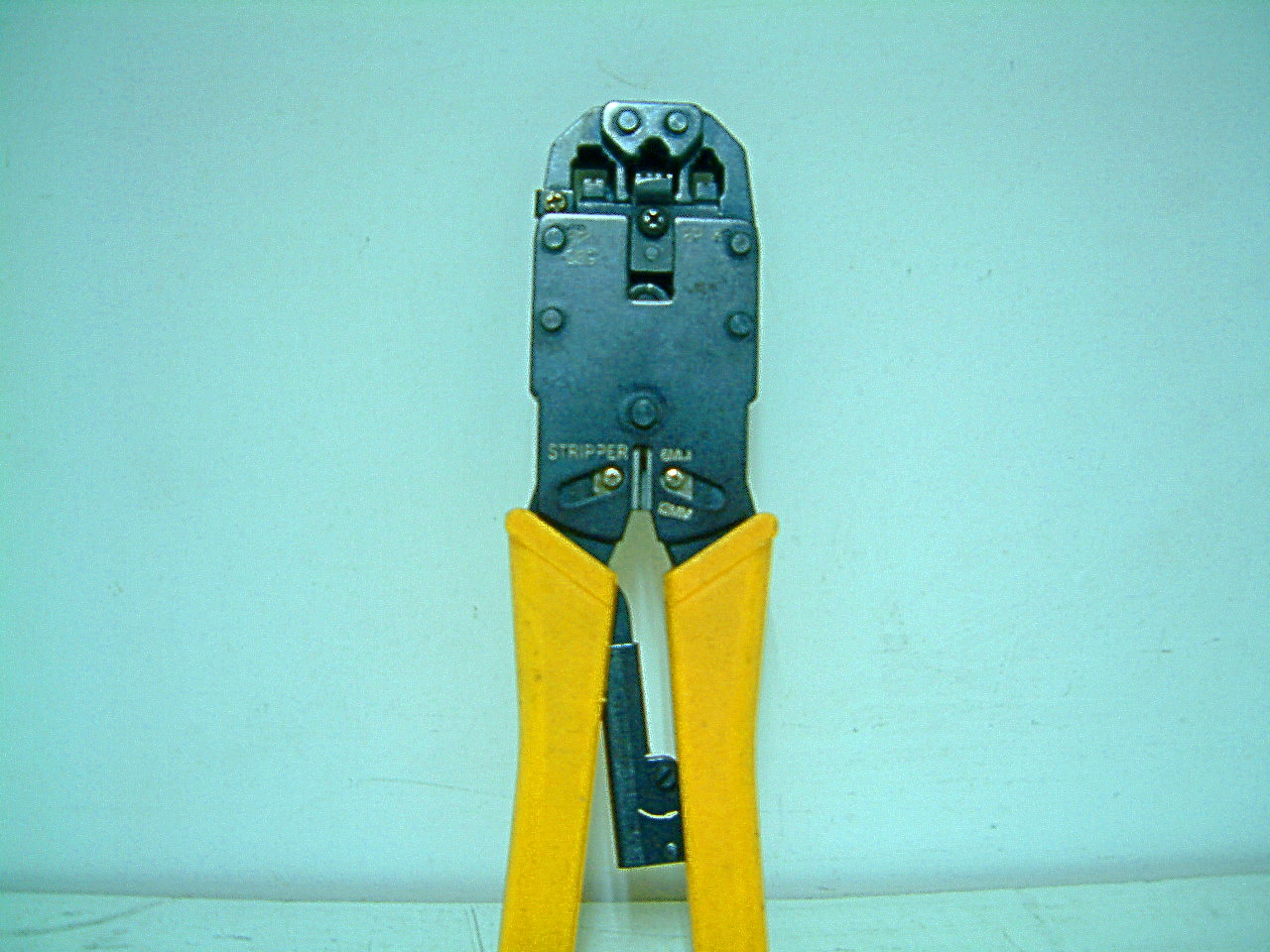

UTP接頭壓線/剪線器

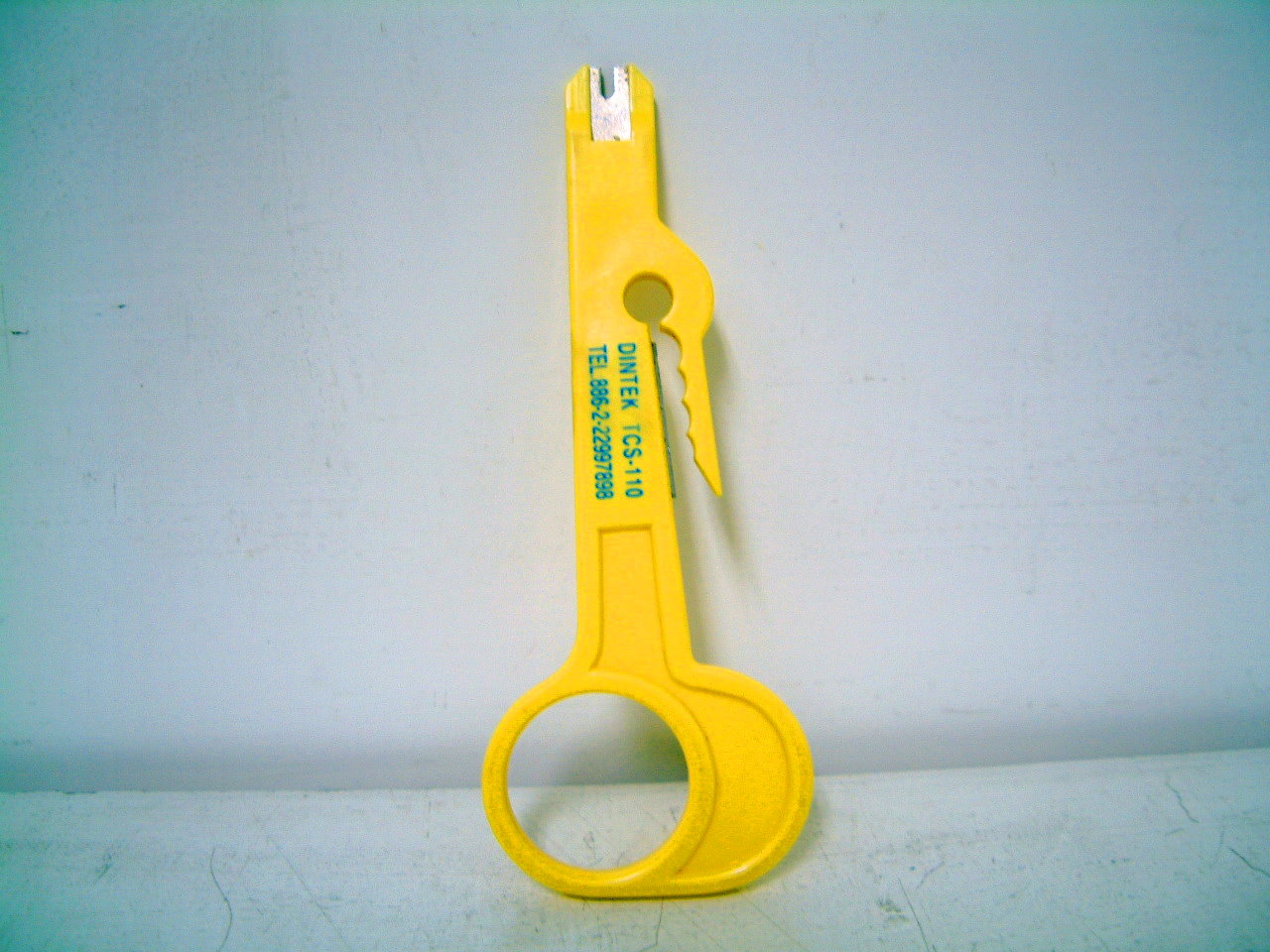

雙絞線剝線刀

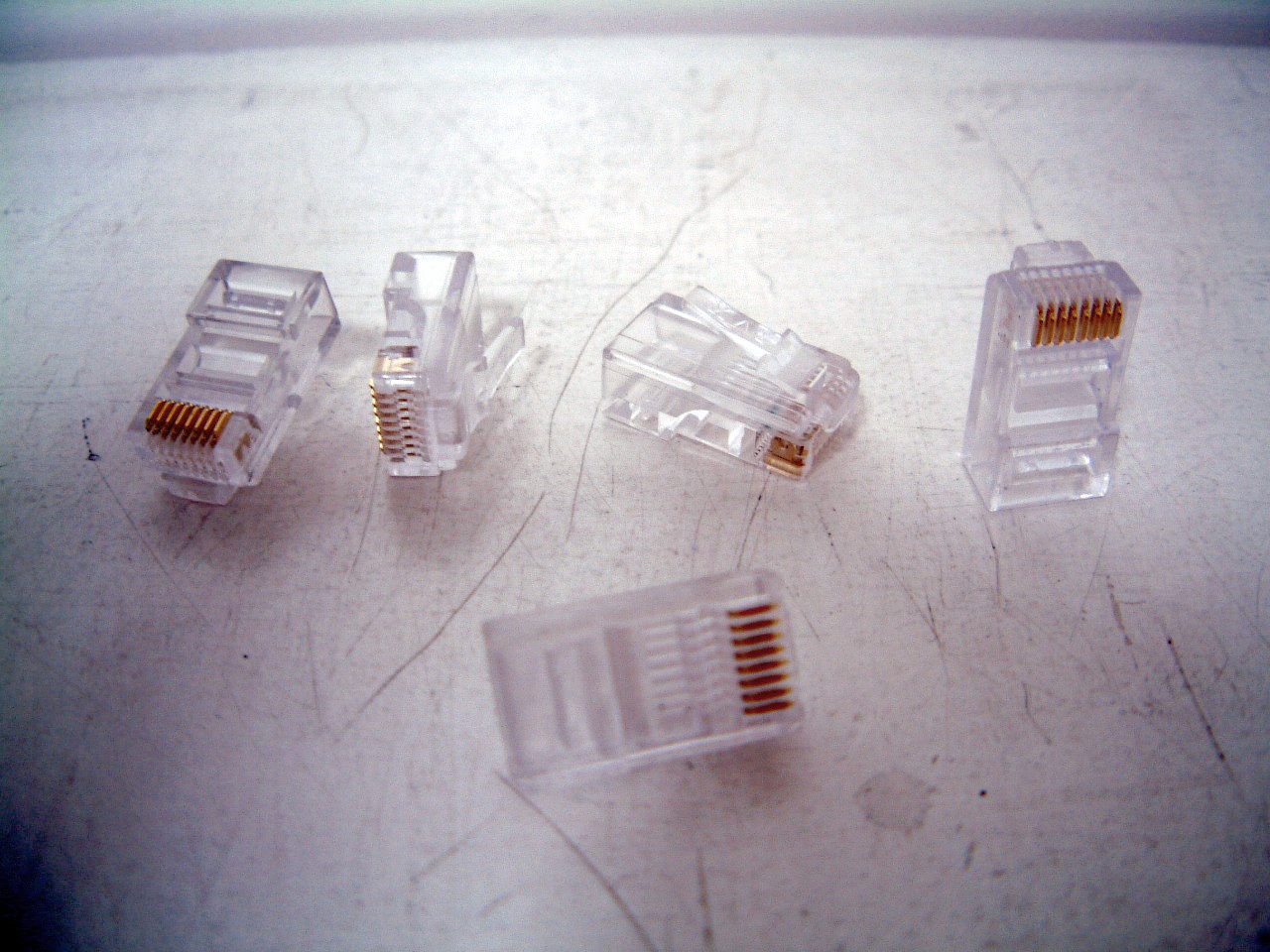

八芯UTP頭

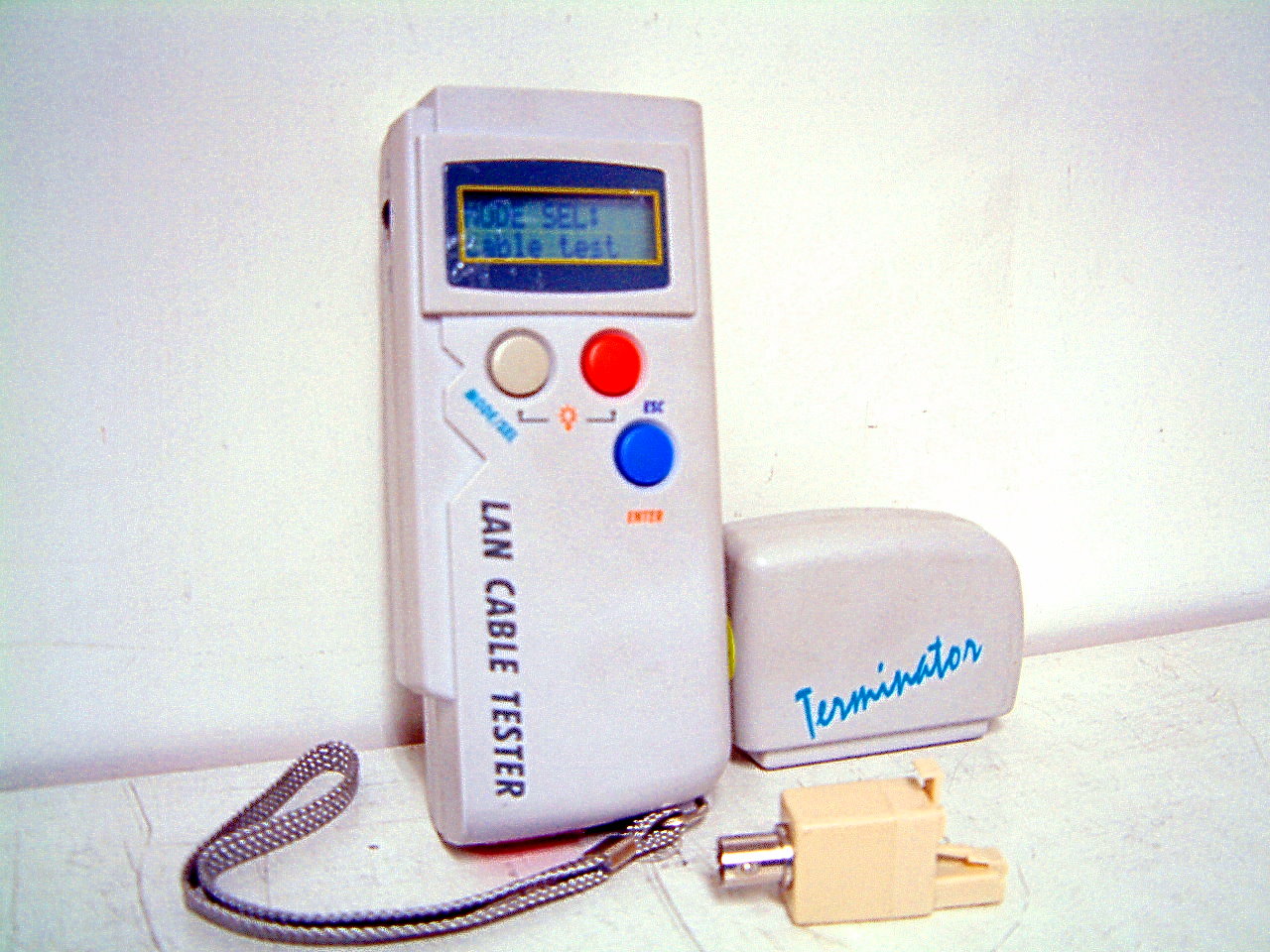

測線器
